Izvoz STL datoteka formata za 3D štampane ortoze: kako 3D skeniranje stopala pretvara biomehaničke podatke u proizvodnju ortotika po narudžbi

Za proizvođače 3D printanih ortotika, kvaliteta finalnog proizvoda počinje mnogo prije tiska. Počinje podacima. Ako je originalni model stopala nekompletan, izobličen ili se zasniva samo na 2D otisku, konačni ortopedski uređaj možda neće odgovarati stvarnoj anatomiji korisnika. Ovo je posebno kritično za funkcionalne ortoze kao što su podupirači za korekciju čukljeva, ortoze za visoki luk, prilagođeni ulošci i personalizirane komponente obuće.

Stopalo se često naziva "drugim srcem" tijela, ali iz perspektive proizvodnje ortotika, ono je također temelj cijelog kinetičkog lanca. Abnormalna struktura stopala može uticati na poravnanje skočnog zgloba, opterećenje koljena, balans karlice i držanje kičme. Kada su podaci o stopalima netačni, posljedice nisu samo loše pristajanje-već mogu uticati na udobnost, efikasnost korekcije i dugoročnu-usklađenost korisnika.

ZatoEksport u formatu STL datoteka za 3D štampane ortozepostaje ključna mogućnost za B2B proizvođače ortotika, pružatelje usluga 3D printanja, dizajnere ortopedskih proizvoda, dobavljače rehabilitacije i prilagođene brendove obuće.

Xiankuov 3D sistem za skeniranje stopala pruža kompletan digitalni tok rada:1-drugo infracrveno strukturirano svjetlosno skeniranje → generiranje izvještaja od 5 sekundi → precizno mjerenje ±1 mm → 3D model 1:1 pune stope → izvoz STL/OBJ 3D modela → 3D štampana ortotika.

Zašto je kvalitet STL datoteke bitan u 3D štampanim ortozeima

STL je jedan od najčešće korištenih formata datoteka u 3D štampanju. Pohranjuje 3D površinu kao mrežu napravljenu od trokutastih faseta. Za proizvođače ortotika, STL datoteka služi kao most između ljudskog stopala i štampanog uređaja.

U prilagođenim ortozeima, visoko-kvalitetni STL fajl pomaže u podršci:

• Precizna reprodukcija oblika stopala
• Bolje prianjanje između ortoze i površine stopala
• Pouzdanija CAD modifikacija
• Poboljšan dizajn funkcionalnih potpornih zona
• Brži prijelaz sa skeniranih podataka na model koji se može ispisati
• Smanjeno opterećenje ručnog modeliranja
• Konzistentnija proizvodnja u više narudžbi
• Bolja kompatibilnost sa radnim procesima 3D štampanja

Za proizvode kao što su ortoze za čuk, potpore za visok luk, funkcionalni ulošci, uređaji za stabilizaciju pete ili prilagođene komponente obuće, STL fajl mora odražavati pravu strukturu stopala-a ne samo ravan otisak stopala ili približnu veličinu.

U B2B proizvodnji, loši ulazni podaci stvaraju nizvodne probleme: više ručnih korekcija, niža efikasnost proizvodnje, prikladnije reklamacije i veće stope povrata. Precizno skeniranje-u-STL izlaz stoga nije samo tehnička karakteristika. To je poslovno{5}}kritična proizvodna prednost.

Ograničenje tradicionalnih 2D podataka o stopalima u proizvodnji ortotika

Tradicionalna procjena stopala često se oslanja na 2D otiske stopala, tlačne prostirke, ručna mjerenja, gipsane zavoje ili osnovno lasersko skeniranje. Ove metode mogu pružiti korisne reference, ali im često nedostaju potpuni prostorni detalji potrebni za proizvodnju digitalnih ortotika.

Podloga za pritisak može pokazati kako đon dodiruje tlo. 2D otisak može pokazati kontaktno područje plantara. Ručno mjerenje može zabilježiti dužinu i širinu. Međutim, nijedna od ovih metoda sama po sebi ne može u potpunosti obuhvatiti trodimenzionalnu strukturu stopala-.

Tradicionalni podaci o stopalima mogu nedostajati:

• Visina luka i zakrivljenost luka
• Visina koraka i volumen u sredini stopala
• Širina pete i poravnanje pete
• Širina prednjeg stopala i morfologija prstiju
• Opseg i obim stopala
• Strukturna devijacija u vezi sa bunionom{0}}
• Visoka geometrija luka i tendencija bočnog opterećenja
• Lijeva{0}}desna asimetrija
• Potpuna 3D površina potrebna za CAD ortopedski dizajn

Ovo je posebno važno za složene ortopedske primjene. Pomoć za korekciju čukljeva zahtijeva precizno razumijevanje oblika prednjeg stopala, ugla prstiju i medijalne protruzije. Ortotski oslonac visokog luka zahtijeva preciznu visinu luka, konturu luka i geometriju srednjeg dijela stopala. Prilagođeni uložak zahtijeva podudarnost plantarne površine, sjedište za petu i dizajn{3}}podrške zone.

Ukratko, 2D podaci nisu dovoljni za visoko-kvalitetne 3D štampane ortoze. Proizvođačima su potrebni precizni, potpuni, izvozni 3D modeli stopala.

Xianku 3D skeniranje stopala: od fizičkog stopala do digitalnog modela za štampanje

Xianku je globalni lider u 3D preciznim uslugama upravljanja podacima o tjelesnim{1}}opisima, pomažući zdravstvenim, wellness, ortopedskim i obućarskim partnerima da strukturu ljudskog tijela pretvore u digitalnu inteligenciju proizvoda.

Xiankuov 3D skener stopala koristi napredniTehnologija infracrvene strukturirane svjetlostiza hvatanje kompletne površinske strukture oba stopala. U poređenju sa tradicionalnim laserskim skeniranjem ili sistemima pod pritiskom, infracrveno strukturirano svjetlo pruža brže, udobnije i{1}}spremnije iskustvo hvatanja podataka za proizvodnju.

Sistem može dovršiti skeniranje-dvostrukog stopala1 sekundai generirati profesionalni izvještaj u o5 sekundi. With±1mm preciznost, podržava visoko{0}}kvalitetno mjerenje dimenzija i digitalno modeliranje za razvoj ortopedskih proizvoda.

Osnovne tehničke prednosti uključuju:

• 1-sekundno skeniranjeza obe noge
• Be-infracrveno strukturirano hvatanje svjetla
• ±1mm preciznostza profesionalnu{0}}mjeru
• Generisanje digitalnog izveštaja od 5 sekundi
• 1:1 prava 3D puna-rekonstrukcija modela stopala
• 30+ skupova biomehaničkih podatakapokrivaju dužinu, širinu, obim, visinu, luk i morfologiju
• IzvoznoSTL/OBJ 3D modeli
• Besprekorna veza sa CAD dizajnom i sistemima za 3D štampanje

Za proizvođače 3D štampanih ortotika, to znači da skener ne daje samo izvještaj o mjerenju. Pruža temelj digitalne proizvodnje.

Zašto su 1:1 Full Foot 3D modeli bolji od ravnih otisaka stopala

1:1 full-3D model stopala bilježi pravu vanjsku geometriju stopala. Ovo uključuje plantarnu površinu, oblik luka, strukturu pete, profil prednjeg stopala, regiju prstiju, visinu koraka i ukupni volumen.

Ovo se veoma razlikuje od ravnog otiska. Otisak stopala pokazuje samo kontakt. 3D model pokazuje oblik.

Za proizvodnju ortotika ova razlika je kritična.

1:1 full-3D model pomaže dizajnerima da razumiju:

• Gdje treba dodati podršku
• Gdje može biti potrebno smanjenje pritiska
• Kako luk treba da bude usklađen
• Kako se može osmisliti stabilizacija pete
• Utječe li širina prednjeg dijela stopala na ortoze
• Kako devijacija{0}}povezana sa čukljevima mijenja oblik uređaja
• Koliko visoka geometrija luka treba da vodi dizajn podrške
• Bilo da je modelima lijeve i desne noge potrebne različite korekcije

Ovo omogućava B2B proizvođačima da izgrade pouzdaniji tok rada skeniranja-za-dizajn-za-štampanje.

ACA & AHI algoritam: bolji podaci o lukovima za funkcionalni ortotički dizajn

Analiza luka jedan je od najvažnijih dijelova prilagođenog ortotičkog dizajna. Međutim, mnogi tradicionalni sistemi se u velikoj mjeri oslanjaju na kontaktnu površinu za klasifikaciju luka. To može dovesti do grešaka, posebno kod korisnika s teškom pronacijom, supinacijom, visokim svodovima ili abnormalnim držanjem stopala.

Xianku je samo-razvioACA & AHI algoritampruža napredniju metodu procjene luka.

ACA je skraćenica zaUgao provodljivosti luka.

AHI je skraćenica zaIndeks visine luka.

TheACA & AHI algoritamkombinuje:

• 3D puni-podaci o modelu stopala
• Indeks visine luka
• Morfologija luka
• Medijalna uzdužna struktura luka
• Prostorni odnos pete{0}}prema-sredine stopala
• Sklonost držanju stopala izvan jednostavnog kontaktnog područja

Za proizvođače ortotika, ovo je vrijedno jer klasifikacija luka utječe na strategiju dizajna. Nosač visokog luka zahtijeva drugačiju strukturu od potpore niskog luka. Stopalo s devijacijom prema unutra ili prema van možda će trebati drugačiju logiku stabilizacije. Ako su podaci o svodu pogrešni, dizajn ortoze također može biti pogrešan.

Kombinacijom 3D modela punog-stopala sa analizom luka zasnovanom na ACA i AHI-, Xianku pomaže proizvođačima da pređu sa generičkih šablona na personaliziranije funkcionalne dizajne.

30+ Biomehanički skupovi podataka za razvoj ortopedskih proizvoda

Za proizvodni{0}}proizvodni tok rada potrebno je više od fajla modela. Također su mu potrebni strukturirani mjerni podaci koji mogu voditi pravila dizajna, parametre prilagođavanja i kontrolu kvaliteta.

Xianku-ov sistem izlazi30+ skupova biomehaničkih podataka, uključujući:

• Dužina stopala
• Širina stopala
• Širina prednjeg dela stopala
• Širina pete
• Obim lopte
• Obim stopala
• Visina koraka
• Visina luka
• Arch type
• Struktura prstiju
• Referenca za poravnanje pete
• Lijeva{0}}desna asimetrija
• Klasifikacija morfologije stopala
• Referenca za dizajn uloška po narudžbi
• Referenca dizajna ortotičkih proizvoda
• Podaci o proizvodnji 3D štampe

Za B2B proizvođače, ovi skupovi podataka mogu pomoći u standardizaciji prilagođavanja uz očuvanje individualnih anatomskih razlika. Ovo je važno za skaliranje proizvodnje bez gubitka personalizacije.

STL/OBJ 3D modeli: Povezivanje podataka skeniranja sa CAD i 3D štampanjem

Xiankuov skener može da izlaziSTL/OBJ 3D modeli, omogućavajući partnerima da povežu podatke o skeniranju stopala direktno sa nizvodnim dizajnom i proizvodnim sistemima.

STL fajlovi su posebno korisni za:

• 3D štampani ortotski ulošci
• Uređaji za potporu visokog luka
• Ortoze za korekciju čukljeva
• Čašice za pete i proizvodi za stabilizaciju pete
• Obuća po meri traje
• Analiza uklapanja obuće
• Izrada prototipa ortopedskih proizvoda
• Ortotska modifikacija zasnovana na CAD-u

OBJ fajlovi mogu biti korisni kada:

• Potrebni su podaci o teksturi ili bogatiji površini
• Vizualizacija je dio korisničkog iskustva
• Model se koristi u 3D prezentacionim sistemima
• Partnerima je potrebna dodatna kompatibilnost za platforme za dizajn

Zajedno, STL/OBJ izvoz pruža veću fleksibilnost za različita proizvodna okruženja. Proizvođači mogu uvesti datoteke u CAD softver, modifikovati zone podrške, dizajnirati strukture korekcije i pripremiti modele za 3D štampanje.

Primjeri primjene: Ortotika za čukljeve i Ortoze za visoki luk

1. STL izvoz za bunion ortopedske uređaje

Proizvodi koji se odnose na bunion{0}} zahtijevaju tačnu geometriju prednjeg dijela stopala. Jednostavna veličina cipela nije dovoljna. Dizajneri će možda morati razumjeti medijalnu protruziju, širinu prednjeg stopala, poravnanje prstiju i odnos između velikog prsta i metatarzalne regije.

Xiankuov 3D model može podržati:

• Procjena morfologije prednjeg stopala
• Modeliranje regije prstiju
• Referenca izbočine čukljeva
• Poboljšanje prilagođavanja prilagođenog uređaja
• Bolji CAD dizajn za lokaliziranu podršku za reljef ili korekciju

2. STL izvoz za ortopedske potpore visokog luka

Visoki svod često zahtijevaju pažljiviju podršku i dizajn jastuka. Ako je potpora luka preniska, može biti neefikasna. Ako je previše agresivan, može se osjećati neugodno.

Xiankuovi 3D podaci mogu pomoći proizvođačima da procijene:

• Visina luka
• Zakrivljenost luka
• Volumen koraka
• Tendencija bočnog opterećenja
• Zahtjevi za sjedenje pete
• Personalizirana geometrija potpore luka

Ovo omogućava dizajniranje ortozea visokog luka s boljom ravnotežom između podrške, udobnosti i stabilnosti.

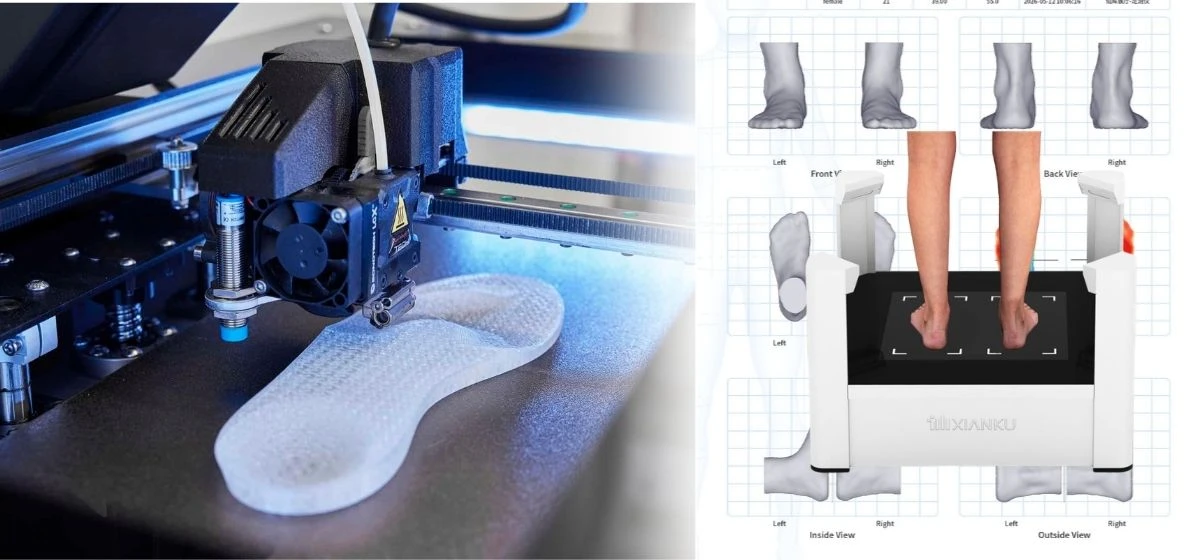

Skeniranje-u-tok rada za 3D štampane ortoze

Tipičan tok posla koji pokreće Xianku{0}} za B2B prilagođavanje ortotika može uključivati:

Skeniranje stopala

Korisnik završi be-1-sekundno skeniranje dvostrukog stopala.

Generisanje digitalnih izvještaja

Sistem generiše izveštaj u roku od oko 5 sekundi sa preciznošću od ±1 mm.

Rekonstrukcija 3D modela

Skener kreira 1:1 pravi 3D model punog-nog stopala.

Biomehanička analiza

ACA & AHI algoritam i 30+ skupovi biomehaničkih podataka podržavaju procjenu strukture stopala.

Izvoz STL/OBJ modela

3D model se izvozi za CAD dizajn ili proizvodnju.

Ortotički dizajn

Dizajneri modificiraju potporne zone, reljefne zone, strukture korekcije i geometriju proizvoda.

3D štampanje

Prilagođeni ortozetski uređaj se štampa odgovarajućim materijalima i metodama naknadne{0}}obrade.

Ugradnja i praćenje-

Korisnik dobija personalizovanije ortotičko rešenje zasnovano na stvarnim podacima o stopalima.

Ovaj tok posla u zatvorenoj{0}}petlji pomaže proizvođačima da smanje ručni rad, poboljšaju konzistentnost dizajna i kreiraju skalabilne usluge prilagođavanja.

3D skeniranje stopala naspram tradicionalnog prikupljanja podataka o ortotici

Osnovna razlika je u tome što Xiankuov sistem stvara digitalna sredstva{0}}spremna za proizvodnju, a ne samo vizualne elemente procjene.

Pitanja i odgovori: Uobičajena pitanja o izvozu STL datoteka za 3D štampane ortoze

Kako 3D skeniranje stopala pomaže u proizvodnji ortotika po narudžbi?

3D skeniranje stopala snima pravi digitalni model stopala 1:1. Ovaj model se može izvesti kaoSTL/OBJ 3D modelii koristi se u CAD softveru ili radnim tokovima 3D štampanja za dizajniranje prilagođenih ortozea zasnovanih na stvarnoj strukturi stopala.

Zašto je izvoz STL datoteke važan za 3D štampane ortoze?

Izvoz STL datoteke omogućava da se podaci o skeniranju stopala kreću direktno u proizvodni lanac 3D štampanja. Pomaže proizvođačima da smanje ručno modeliranje, poboljšaju preciznost postavljanja i dizajniraju ortoze prema stvarnoj anatomiji korisnika.

Je li 2D otisak dovoljan za prilagođeni ortopedski dizajn?

2D otisak može pružiti osnovne kontakt informacije, ali ne može u potpunosti obuhvatiti visinu svoda, volumen koraka, strukturu pete, obim stopala ili kompletnu morfologiju stopala. Za 3D štampane ortoze, puni 3D podaci su mnogo korisniji.

Šta je ACA & AHI algoritam?

TheACA & AHI algoritamje Xianku-ova -samorazvijena metoda procjene luka. Kombinira ugao provodljivosti luka, indeks visine svoda, 3D modeliranje cijelog stopala-i morfologiju luka kako bi pružio pouzdaniju procjenu luka od tradicionalnih metoda{4}}baziranih na području.

Mogu li se STL turpije koristiti za ortoze za čuk?

Da. STL fajlovi mogu podržati CAD dizajn za ortoze-srodne ortoze tako što pružaju tačnu geometriju prednjeg dijela stopala, strukturu regije prstiju i lokalizirane reference oblika.

Mogu li se STL turpije koristiti za ortoze visokog luka?

Da. STL fajlovi su veoma korisni za ortopedske potpore visokog luka jer pružaju tačnu visinu luka, zakrivljenost, volumen koraka i punu-geometriju stopala za personalizirani dizajn potpore.

Koliko je brz tok rada Xianku skeniranja?

Xiankuov skener može kompletirati dual-stopalo1-sekundno skeniranjei generirati profesionalni izvještaj u o5 sekundi, pomažući B2B partnerima da poboljšaju efikasnost u-okruženjima prilagodbe velikog obima.

Završni zaključak: Bolja ortotika Počnite s boljim 3D podacima

Za proizvođače 3D printanih ortotika, kvaliteta prilagođavanja ovisi o kvaliteti originalnih podataka o stopalu. Ravni otisak ili mapa pritiska mogu biti korisni za referencu, ali ne mogu zamijeniti kompletan 1:1 full-foot 3D model.

Eksport u formatu STL datoteka za 3D štampane ortozeomogućava direktnu vezu između procjene zdravlja stopala i digitalne proizvodnje. Sa XiankuovimTehnologija infracrvene strukturirane svjetlosti, 1-sekundno skeniranje, ±1mm preciznost, vlasničkiACA & AHI algoritam, 30+ skupova biomehaničkih podatakai izvoziviSTL/OBJ 3D modeli, B2B partneri mogu izgraditi efikasniji, skalabilniji i personalizirani radni tok proizvodnje ortotika.

Od potpora za korekciju čukljeva do ortotika za visoki luk, od prilagođenih uložaka do personaliziranih komponenti obuće, budućnost proizvodnje ortotika je -vođena podacima, 3D-omogućena i duboko personalizirana.
